ПРОЕКТИРОВАНИЕ ГРУНТОВЫХ ПЛОТИН

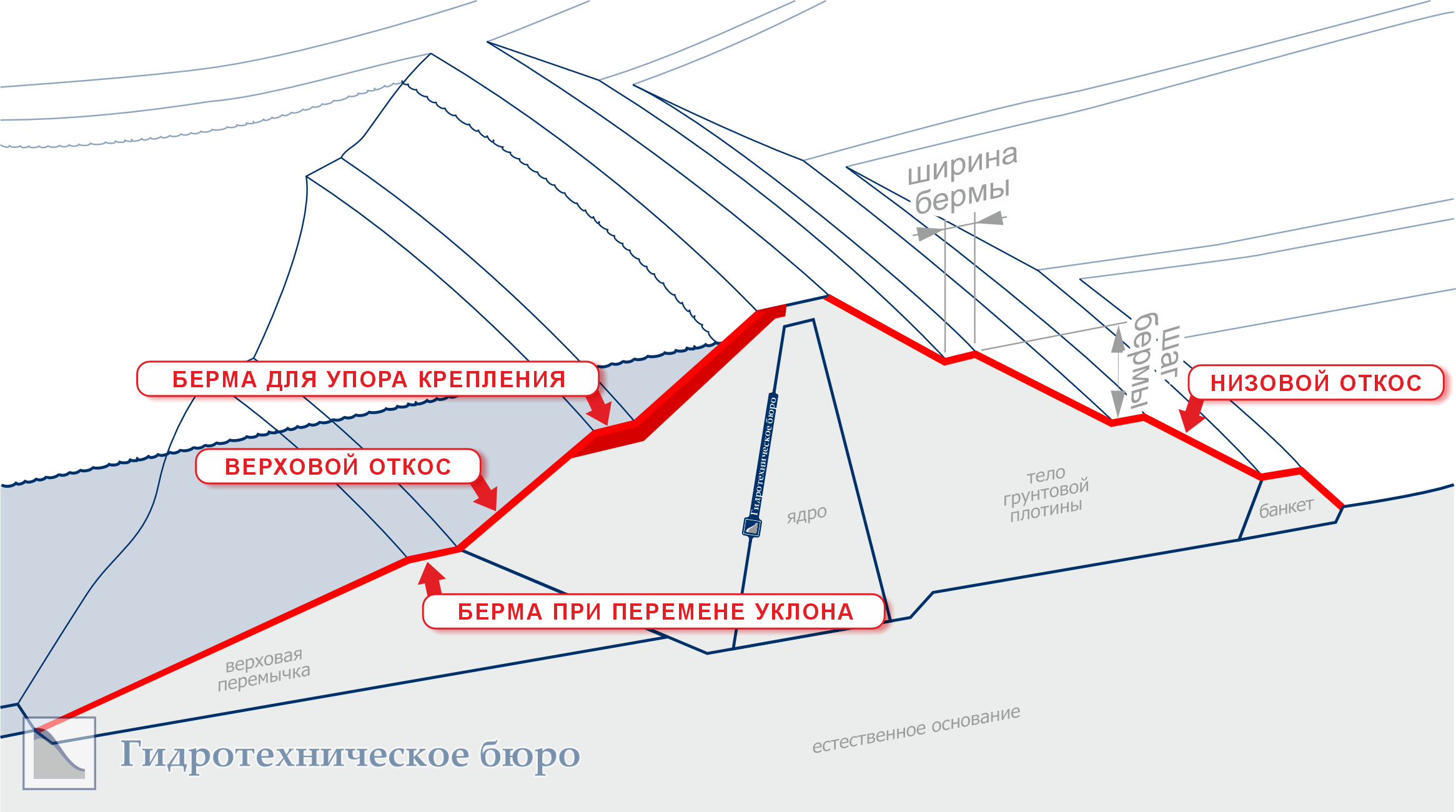

Бермы на низовых откосах плотины предназначены для обеспечения осмотра и обслуживания поверхности плотины, облегчения доступа к контрольно-измерительной аппаратуре (КИП). Также бермы позволяют отводить с низового откоса ливневый сток, предотвращая размыв грунтовой поверхности. С этой целью вдоль внутреннего края берм устраиваются кюветы, а поверхность берм делается с поперечным уклоном — в сторону от внешнего края к внутреннему.

При проектировании бермы на низовых откосах располагают по высоте плотины с шагом по вертикали в диапазоне 7—15 м. Как правило, чем больше высота плотины, тем больше и шаг устройства берм.

Ширина берм на низовых откосах при необходимости обеспечения проезда ремонтной техники принимается равной не менее 3 м. При незначительной высоте плотины, отсутствии необходимости проезда транспорта и перехвата значительного дождевого потока, ширина берм может быть уменьшена до 2 м и даже до 1 м. При этом берма шириной 1 м гарантирует только проход для пешего эксплуатационного персонала при общих осмотрах плотины. На плотинах средней и большой высоты ширина берм на низовых откосах в ряде случаев составляет 8 м и более.

Бермы на верховых откосах (т.е. откосах, большая часть площади которых находится под водой) как правило предназначены для устройства упора защитного крепления откоса. Это повышает устойчивость данного крепления на сдвиг по верховой грунтовой призмы плотины. Также бермы на верховых откосах размещают в точках перегиба уклона верхового откоса.

В целом можно сказать, что принимаемое при проектировании плотины размещение берм влияет как на условия эксплуатации плотины, так и на её общую и местную устойчивость.
