Водобой предназначен для гашения энергии воды, которая сбрасывается через водосброс. Это необходимый элемент водосброса, т.к. именно водобой защищает естественное основание водосброса от быстрого размыва водным потоком.

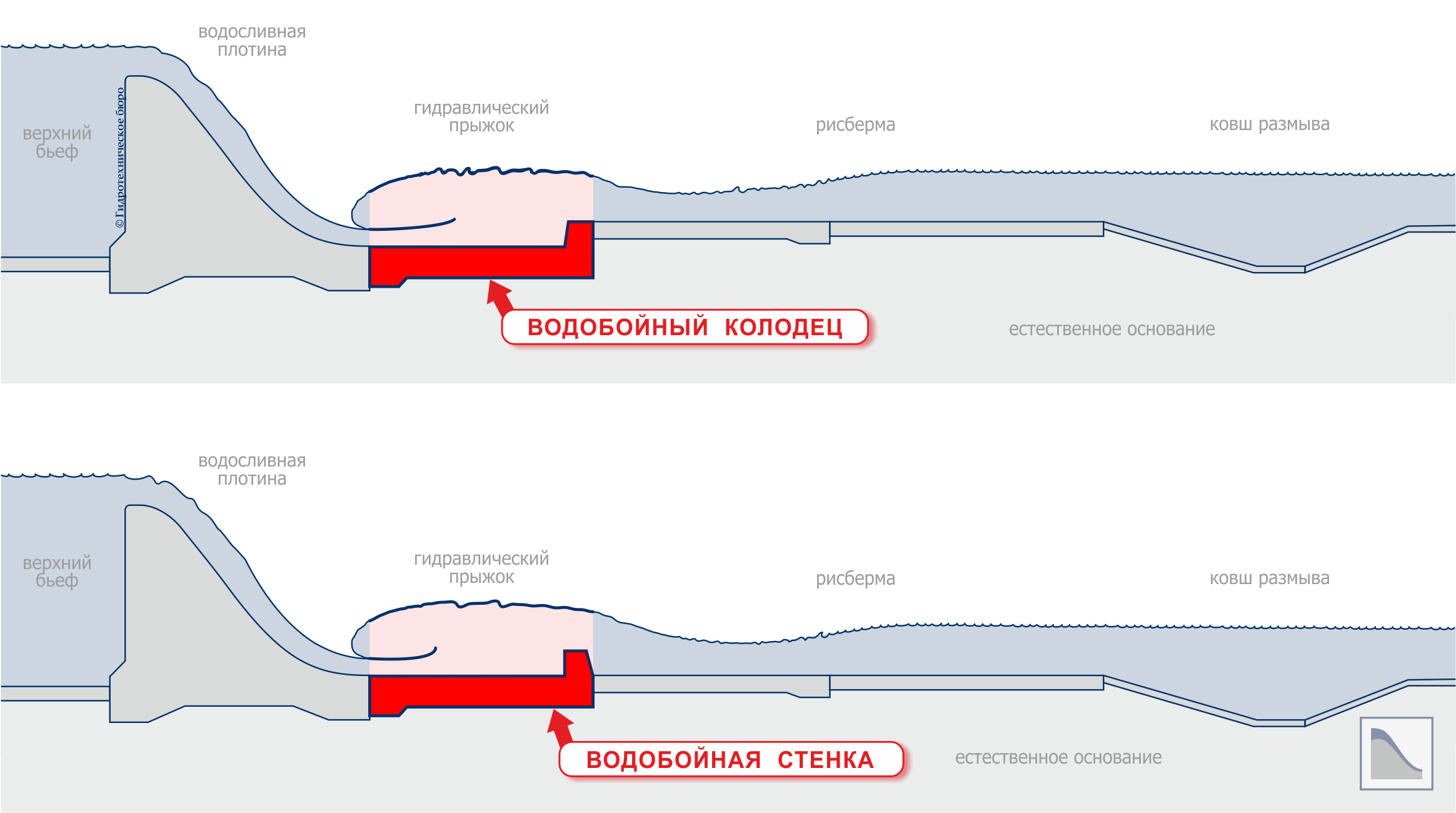

При проектировании рассматриваются два основных типа водобоя:
1. Водобойный колодец.
2. Водобойная стенка.
С конструктивной точки зрения принципиальное различие между этими двумя типами — наличие заглубления под дно нижнего бьефа. В проектах водобойной стенки такое заглубление отсутствует. Т.е. водобойная стенка выглядит как выступ на дне, отделяющий собственно водобой от отводящего русла. Напротив, проект водобойного колодца представляет собой понижение дна непосредственно за водосбросом, с уступным сопряжением дна колодца и дна следующего за ним отводящего канала. Такая конструкция обеспечивает оптимальные условия затопления гидравлического прыжка, образующегося за водосбросом, и наилучшее гашение энергии потока воды.
В проектной документации на водосброс водобойная стенка обычно применяется в следующих случаях:
– скорость воды с сжатом сечении (практически на дне) не превышает 25 м/с;
– гидроузел имеет статический напор не более 30 м (допускается и при значительно больших напорах, но с условием обеспечения аэрации водного потока перед стенкой, а также возможности периодического её осмотра).
Водобойный колодец применяется в проектах водосбросов и водосливов при следующих условиях:
– невыполнение условий для водобойной стенки, описанных выше;
– необходимость пропуска большого удельного расхода;
– необходимость повышения отметки рисбермы, расположенной непосредственно за водобоем.
